在EtherCAT技术的应用演进历程中，线型菊花链是发展最早、最具代表性的组网形式。主站输出的总线依次串接每一台从站的输入、输出端口，全程仅用一条链路完成所有节点接入，架构简洁且硬件成本低廉，是中小型自动化设备的主流组网选择。但这种串联式架构的固有缺陷也十分突出：整条总线为单一串行链路，任意中间节点断电、端口损坏或线缆中断，都会导致该节点之后的所有从站失去通信，造成全线瘫痪；从站必须按串联顺序依次排布，难以匹配现场设备分散化、模块化的物理布局，布线走线冗余且施工繁琐；同时线性结构难以快速精确定位故障点，排查过程中整条总线无法运行，停机影响范围覆盖全链路。

EtherCAT线型拓扑架构

EtherCAT分支器正是针对线型拓扑的上述痛点而生的专用组网器件，本质是一款具备多端口转发能力的EtherCAT从站设备，通过内部硬件逻辑接收上行总线数据，并将报文完整复制、分发到各个下行分支，在不破坏EtherCAT实时传输特性的前提下，将单路串行总线转化为多路并行的星型结构。在星型拓扑架构下，分支器的每一路下行分支都相互独立、互不干扰，当其中某一条分支出现线缆故障、节点异常时，故障范围会被严格限制在单条支路内，不会扩散到其他分支，更不会导致主干总线停运；同时分支器普遍支持网口热插拔，单条支路可单独断电检修与更换，故障排查过程不影响其余设备正常运行，大幅提升了系统的运维效率与可用率。

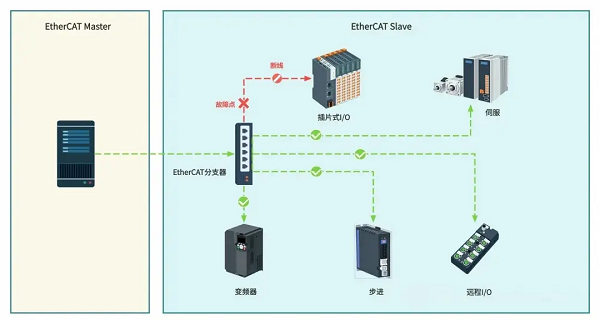

EtherCAT星型拓扑架构

相比线型拓扑串联节点越多、可靠性越低的特性，分支器依托端口隔离能力，系统整体可靠性显著提升，单区域的设备扩展规模仅受分支器自身端口数约束。单台分支器的端口容量有限，通常为1路上行端口搭配3路、5路或7路下行端口，仅能实现基础的星型组网，而通过多台分支器级联部署的方式，可进一步搭建树形网络拓扑，打破单设备的端口数量限制，整网可接入的从站规模不再受单台硬件约束，最终仅取决于EtherCAT协议本身的最大从站数量、系统通信周期等固有参数，能够灵活匹配大规模产线、多分区自动化设备等复杂工业环境，有效解决多节点、分散布局下的设备接入难题，是构建高可靠、高复杂度工业实时通信网络的核心方案。

FCE1100与FCP1140六口分支器方案

针对EtherCAT分支组网的国产化需求，方芯半导体研发了ESC芯片FCE1100与PHY芯片FCP114X，推出国产化EtherCAT交换机完整硬件方案。FCE1100支持4路EtherCAT端口，原生搭载64位分布式时钟，搭配自研工业级电流型以太网PHY芯片，基于硬件实现报文直通转发，无需CPU介入处理，保障极低传输时延与微秒级全网同步精度。基于这两个芯片方案开发的EtherCAT分支设备，既能灵活实现星型、树形混合组网与端口故障隔离，又能依靠高度集成的设计简化外围电路、降低整机BOM成本，助力国产厂商快速推出自主可控的EtherCAT分支组网产品，广泛适配数控机床、工业机器人、锂电产线、测试测量系统等高精度运动控制场景，为工业设备厂商提供可直接落地的硬件设计蓝本，大幅缩短分支组网设备的开发周期。

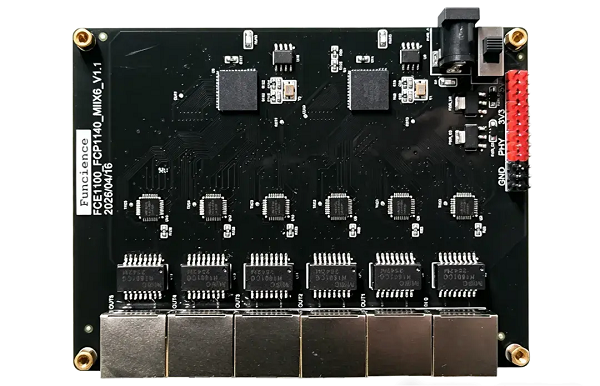

FCE1100与FCP1140六口分支器结构设计

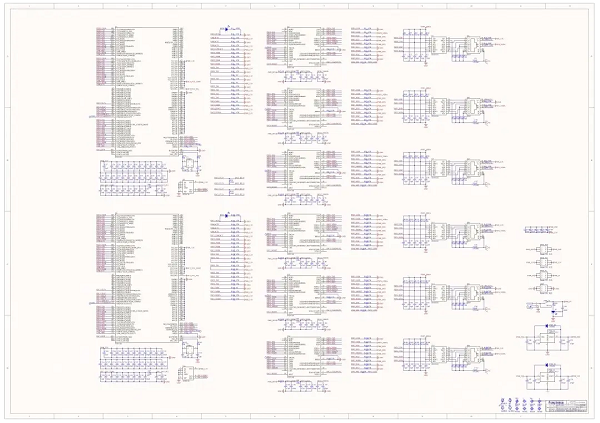

FCE1100与FCP1140六口分支器原理图

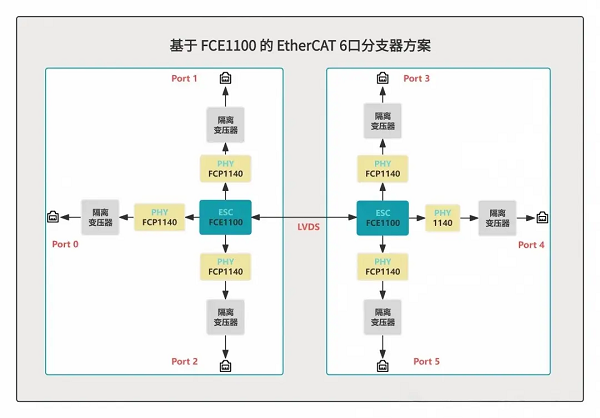

FCE1100与FCP1140六口分支器结构图

单颗 FCE1100芯片具备4个可灵活配置的物理端口，可按需定义为MII接口或LVDS接口。为实现更高密度的端口扩展，六口方案采用两颗FCE1100芯片级联设计：将两颗芯片均配置为3路MII接口+1路LVDS接口模式，其中第一颗FCE1100的逻辑端口0作为EtherCAT总线的上行输入端口，逻辑端口2通过LVDS接口与第二颗FCE1100的逻辑端口0实现芯片间高速互联；剩余5路端口全部作为下行输出，最终形成“一进五出”的6路EtherCAT接口配置。通过 LVDS实现芯片间直连的方式，全程保留EtherCAT硬件直通转发特性，不会因级联引入额外协议处理延迟，在扩展端口数量的同时，完整保障总线实时性与DC分布式时钟的同步精度。

FCE1100与FCP1140六口分支器功能特性

FCE1100与FCP1140六口分支器作为面向工业现场的分支器参考设计完整覆盖工业组网的核心需求。设备支持星型、树型、线型等多种拓扑结构搭建，各下行支路的链路状态相互独立，单条分支出现线缆故障或节点异常时，不会影响其余支路与主干总线的正常运行；同时支持端口热插拔、链路状态实时监测与故障自动回切功能，现场运维人员可在不中断整网运行的前提下完成支路设备的检修与更换，显著提升系统可用性与维护效率。

结语

EtherCAT分支器，为工业现场打破了传统线型拓扑的可靠性桎梏。基于FCE1100与FCP1140打造的六口分支器参考方案，凭借硬件直通转发、LVDS芯片级联、支路故障隔离等核心能力，在不牺牲实时性与同步精度的前提下，实现星型、树形灵活组网。这套自主可控的国产化硬件蓝本，大幅降低EtherCAT分支设备的开发难度，助力机床、机器人、锂电产线等高端装备厂商快速落地高可靠实时通信方案，持续推动国产工业总线生态的迭代完善。
